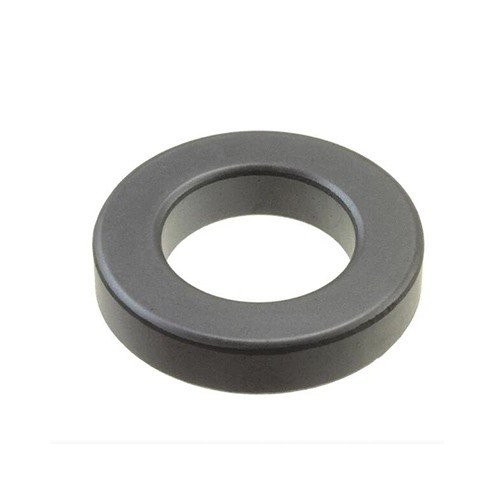

Penerangan-Magnet Cincin Ferrite
Magnet Cincin Ferrite ialah magnet cincin yang pembinaan asasnya terdiri daripada bahan ferit dan gegelung. Ferrite adalah bahan seramik magnetik dengan kebolehtelapan magnet yang baik dan kekuatan ketepuan magnetik, jadi ia sering digunakan untuk membuat magnet. Gegelung adalah luka penjana medan magnet dengan wayar konduktor, yang boleh menghasilkan medan magnet selepas ditenagakan.
Magnet Cincin Ferrite dicirikan oleh kekuatan medan magnet yang seragam, dan arah medan magnet adalah berserenjang dengan keratan rentas magnet. Ia digunakan secara meluas dalam penyelidikan dalam bidang bioperubatan, sains bahan, dan fizik, seperti pengimejan resonans magnetik (MRI), pemisahan cecair magnetik, probe magnetik, dll.
Magnet Ferrite keras, dibuat dengan membentuk campuran serbuk kira-kira 80 peratus Fe2O3 dan kira-kira 20 peratus sama ada BaCo3 atau SrO3, juga dipanggil magnet seramik. Seiring dengan pendalaman penyelidikan, beberapa bahan tambahan seperti kobalt (Co) dan lanthanum (La) dicampur bersama untuk meningkatkan prestasi magnetik. Serbuk teracu hijau metalik disinter di dalam relau terkawal suhu yang dipanaskan dengan elektrik atau arang batu. Walaupun magnet Hard Ferrite mempunyai sifat magnet yang rendah, ia masih merupakan pilihan yang lebih baik untuk membuat kejuruteraan dalam reka bentuk mereka kerana beberapa faktor: bahan mentah yang banyak tersedia, kos termurah di kalangan keluarga magnet kekal, ketumpatan rendah, kestabilan kimia yang sangat baik, kerja maksimum yang tinggi suhu dan suhu Curie.
Magnet Cincin Ferrite untuk aplikasi akustik ialah produk yang dipasarkan terutamanya dan bertindak sebagai tonggak perniagaan penting kepada syarikat kami pada fasa permulaan. Dengan merealisasikan peningkatan permintaan untuk aplikasi gerakan elektrik, kami telah menumpukan kerja kami pada promosi magnet segmen Hard Ferrite dan telah mengumpul pengalaman yang kaya dalam menghasilkan magnet dengan betul untuk meminimumkan hingar, memaksimumkan prestasi dan mengoptimumkan niat aplikasi yang lain. Juga kami telah mencapai kejayaan membangunkan magnet Ferrite Keras dengan struktur yang tidak teratur (super-kecil, super-besar, super-nipis), geometri rumit dan super precision yang dibuat oleh proses pengacuan basah. Terhad oleh kesukaran pemprosesan, jenis magnet ini biasanya dibuat melalui proses kering dan proses terikat dengan kekurangan harta yang rendah dan atau kos yang mahal. Kini magnet Hard Ferrite kami yang dipasarkan dipasang secara meluas di dalam motor, penjana, sensor, pembesar suara, meter, geganti, pemisah dan banyak lagi aplikasi untuk pertahanan, automotif, robot, perkakas elektrik rumah, stesen pangkalan komunikasi tanpa wayar dan loji mineral …
Julat dimensi-Magnet Cincin Ferrite
Diameter Luar: 30-330mm
Diameter Dalaman: 10-170mm
Ketebalan: 30mm
Sifat standard: Y30, Y30H-1, Y30BH
Prestasi Magnetik Biasa untuk magnet Ferrite Keras
Gred | Remanence | Paksaan Paksa | Paksaan Intrinsik | Tenaga Maks | Ketumpatan | ||||
Br | Hcb | Hcj | (BH) maks | ||||||
Mt | Gs | KA/m | Oe | KA/m | Oe | KJ/m³ | MGOe | g/CM³ | |
Y8T | 200-235 | Lebih besar daripada atau sama dengan2000 | 125-160 | Lebih besar daripada atau sama dengan1570 | 210-280 | Lebih besar daripada atau sama dengan2610 | 6.5-9.5 | Lebih besar daripada atau sama dengan0.8 | 4.8 |
Y22H | 310-360 | Lebih besar daripada atau sama dengan3100 | 220-250 | Lebih besar daripada atau sama dengan2770 | 280-320 | Lebih besar daripada atau sama dengan3520 | 20.0-24.0 | Lebih besar daripada atau sama dengan2.5 | 4.9 |
Y25 | 360-400 | Lebih besar daripada atau sama dengan3600 | 135-170 | Lebih besar daripada atau sama dengan1700 | 140-200 | Lebih besar daripada atau sama dengan1760 | 22.5-28.0 | Lebih besar daripada atau sama dengan2.8 | 4.9 |
Y26H-1 | 360-390 | Lebih besar daripada atau sama dengan3600 | 200-250 | Lebih besar daripada atau sama dengan2512 | 225-255 | Lebih besar daripada atau sama dengan2830 | 23.0-28.0 | Lebih besar daripada atau sama dengan2.9 | 4.9 |
Y26H-2 | 360-380 | Lebih besar daripada atau sama dengan3600 | 263-288 | Lebih besar daripada atau sama dengan3300 | 318-350 | Lebih besar daripada atau sama dengan4000 | 24.0-28.0 | Lebih besar daripada atau sama dengan3 | 4.9 |
Y27H | 350-380 | Lebih besar daripada atau sama dengan3500 | 225-240 | Lebih besar daripada atau sama dengan2830 | 235-260 | Lebih besar daripada atau sama dengan2950 | 25.0-29.0 | Lebih besar daripada atau sama dengan3.1 | 4.9 |
Y28 | 370-400 | Lebih besar daripada atau sama dengan3700 | 175-210 | Lebih besar daripada atau sama dengan2200 | 180-220 | Lebih besar daripada atau sama dengan2260 | 26.0-30.0 | Lebih besar daripada atau sama dengan3.3 | 4.9 |
Y28H-1 | 380-400 | Lebih besar daripada atau sama dengan3800 | 240-260 | Lebih besar daripada atau sama dengan3020 | 250-280 | Lebih besar daripada atau sama dengan3140 | 27.0-30.0 | Lebih besar daripada atau sama dengan3.4 | 4.9 |
Y28H-2 | 360-380 | Lebih besar daripada atau sama dengan3600 | 271-295 | Lebih besar daripada atau sama dengan3400 | 382-405 | Lebih besar daripada atau sama dengan4800 | 26.0-30.0 | Lebih besar daripada atau sama dengan3.3 | 4.9 |
Y30 | 370-400 | Lebih besar daripada atau sama dengan3700 | 175-210 | Lebih besar daripada atau sama dengan2200 | 180-220 | Lebih besar daripada atau sama dengan2260 | 26.0-30.0 | Lebih besar daripada atau sama dengan3.3 | 4.9 |
Y30BH | 380-390 | Lebih besar daripada atau sama dengan3800 | 223-235 | Lebih besar daripada atau sama dengan2800 | 231-245 | Lebih besar daripada atau sama dengan2900 | 27.0-30.0 | Lebih besar daripada atau sama dengan3.4 | 4.9 |
Y30H-1 | 380-400 | Lebih besar daripada atau sama dengan3800 | 230-275 | Lebih besar daripada atau sama dengan2890 | 235-290 | Lebih besar daripada atau sama dengan2950 | 27.0-32.5 | Lebih besar daripada atau sama dengan3.4 | 4.9 |
Y30H-2 | 395-415 | Lebih besar daripada atau sama dengan3950 | 275-300 | Lebih besar daripada atau sama dengan3460 | 310-335 | Lebih besar daripada atau sama dengan3900 | 27.0-32.0 | Lebih besar daripada atau sama dengan3.4 | 4.9 |
Y32 | 400-420 | Lebih besar daripada atau sama dengan4000 | 160-190 | Lebih besar daripada atau sama dengan2010 | 165-195 | Lebih besar daripada atau sama dengan2070 | 30.0-33.5 | Lebih besar daripada atau sama dengan3.8 | 4.9 |
Y32H-1 | 400-420 | Lebih besar daripada atau sama dengan4000 | 190-230 | Lebih besar daripada atau sama dengan2390 | 230-250 | Lebih besar daripada atau sama dengan2890 | 31.0-35.0 | Lebih besar daripada atau sama dengan3.9 | 4.9 |
Y32H-2 | 400-440 | Lebih besar daripada atau sama dengan4000 | 224-240 | Lebih besar daripada atau sama dengan2810 | 230-250 | Lebih besar daripada atau sama dengan2890 | 31.0-34.0 | Lebih besar daripada atau sama dengan3.9 | 4.9 |
Y33 | 410-430 | Lebih besar daripada atau sama dengan4100 | 220-250 | Lebih besar daripada atau sama dengan2760 | 225-255 | Lebih besar daripada atau sama dengan2830 | 31.5-35.0 | Lebih besar daripada atau sama dengan4 | 4.9 |
Y33H | 410-430 | Lebih besar daripada atau sama dengan4100 | 250-270 | Lebih besar daripada atau sama dengan3140 | 250-275 | Lebih besar daripada atau sama dengan3140 | 31.5-35.0 | Lebih besar daripada atau sama dengan4 | 4.9 |
Y34 | 420-440 | Lebih besar daripada atau sama dengan4200 | 200-230 | Lebih besar daripada atau sama dengan2510 | 205-235 | Lebih besar daripada atau sama dengan2580 | 32.5-36.0 | Lebih besar daripada atau sama dengan4.1 | 4.9 |
Y35 | 430-450 | Lebih besar daripada atau sama dengan4300 | 215-239 | Lebih besar daripada atau sama dengan2700 | 217-241 | Lebih besar daripada atau sama dengan2730 | 33.1-33.2 | Lebih besar daripada atau sama dengan4.2 | 4.9 |
Y36 | 440-450 | Lebih besar daripada atau sama dengan4400 | 247-271 | Lebih besar daripada atau sama dengan3100 | 250-374 | Lebih besar daripada atau sama dengan3140 | 35.1-38.3 | Lebih besar daripada atau sama dengan4.4 | 4.9 |
Y38 | 440-460 | Lebih besar daripada atau sama dengan4400 | 285-305 | Lebih besar daripada atau sama dengan3580 | 294-310 | Lebih besar daripada atau sama dengan3690 | 36.6-40.6 | Lebih besar daripada atau sama dengan4.6 | 4.9 |
Y40 | 450-460 | Lebih besar daripada atau sama dengan4500 | 330-354 | Lebih besar daripada atau sama dengan4150 | 340-360 | Lebih besar daripada atau sama dengan4270 | 37.6-41.8 | Lebih besar daripada atau sama dengan4.7 | 4.9 |
Sifat fizikal magnet Ferrite Keras
Suhu Curie ( darjah ) | 450 |
Suhu Operasi Maksimum ( darjah ) | 250 |
Kekerasan (Hv) | 480-580 |
Ketumpatan (g/cm3) | 4.8 - 4.9 |
Kebolehtelapan Recoil Relatif (μrec) | 1.05 - 1.20 |
Kekuatan Medan Tepu, kOe (KA/m) | 10 (800) |
Pekali Suhu Br ( peratus / darjah ) | -0.2 |
Pekali Suhu iHc ( peratus / darjah ) | 0.3 |
Kekuatan Tegangan (N/mm) | <100 |
Kekuatan Pecah Melintang (N/mm) | 300 |
Piawaian Amerika Syarikat - Magnet ferit / seramik kekal
Gred | Remanence | Paksaan Paksa | Paksaan Intrinsik | Tenaga Maks | Ketumpatan | Tw Maks | Teguran | ||||
Br | Hcb | Hcj | BHmax | ||||||||
KG | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | ijazah | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | Isotropik |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
C7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | Anisotropik |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
Jawatankuasa Standard Elektronik Antarabangsa (IEC404-8-1)
Gred | Reman | Paksaan Paksa | Paksaan Intrinsik | Tenaga Maks | Ketumpatan | ||||
Br | Hcb | Hcj | (BH) maks | ||||||
KG | Mt | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26/18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
